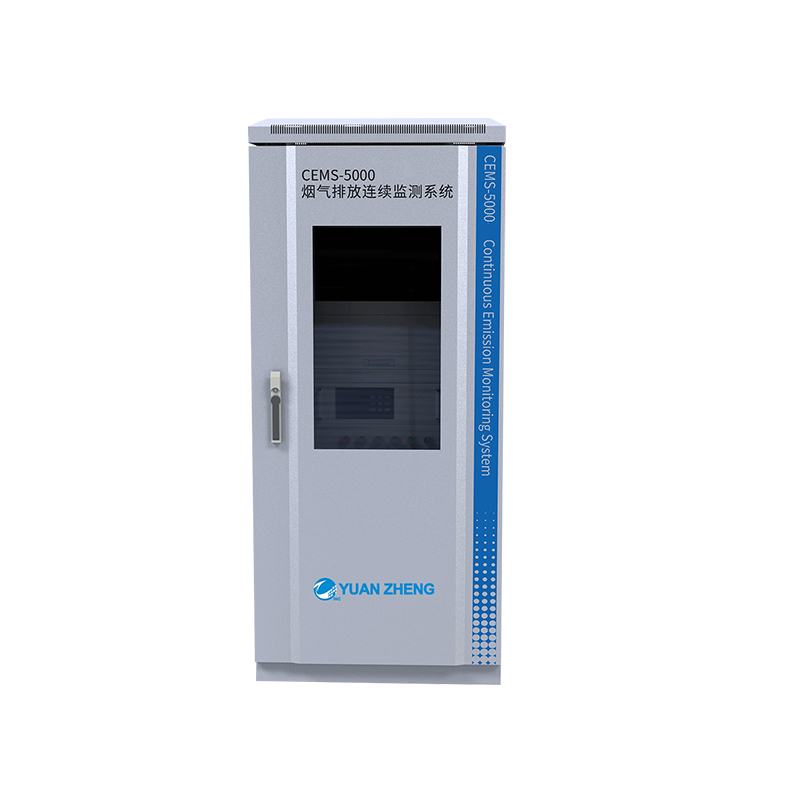

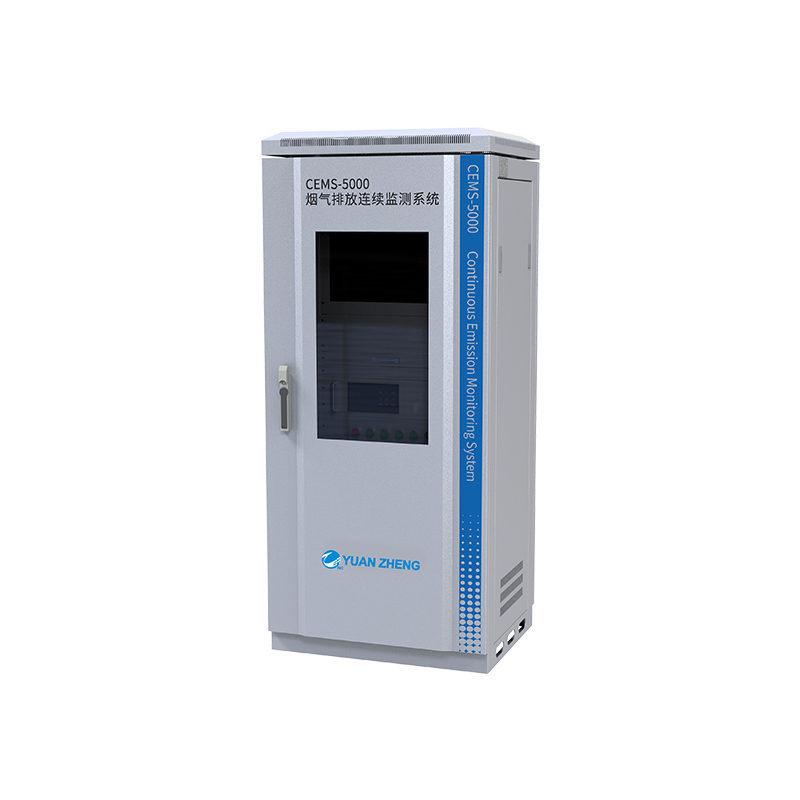

CEMS-5000 煙氣排放連續監測系統適用于各類固定污染源廢氣排放中的SO2、NOX（NO、NO2）、顆粒物的在線監測，并可擴展CO、CO2等因子的監測。系統由氣態污染物監測子系統（SO2、NOx）、顆粒物監測子系統、煙氣參數監測子系統（溫度、壓力、流速、濕度、含氧量）和系統控制及數據采集處理子系統四個部分組成。

性能滿足HJ 76-2017《固定污染源煙氣（SO₂、NOx、顆粒物）排放連續監測系統技術要求及檢測方法》標準要求。已通過中國環境監測總站認證并獲得中國環境保護協會CCEP證書。

系統特點

●     系統基于先進的紫外差分光譜技術，長光程，高分辨率保證檢測下限低、響應時間快；

●     可同時測量NO和NO_2，并累加得到NO，無需氮氧化物轉換器；

●     系統可擴展性強，可根據實際排放需求靈活擴展CO, CO₂等測量模塊，超低量程可訂制；

●     全程高溫伴熱，無冷端，無SO₂損耗，樣氣成分狀態穩定，保證測量值的準確性，特別適用于超低現場；

●     分析儀采用懷特池結構，具有檢測下限低，響應時間快等特點；

●     采樣探頭運用粉塵過濾技術與定時反吹相結合，有效解決探頭易堵塞的難題，適應高塵、高濕、高溫、高腐蝕性等惡劣環境。

●     高溫（氣體溫度最高可達到1000℃以上）、高腐蝕性、有機物和氨逃逸現場等惡劣工況，可提供有效定制化服務；

●     系統具備定時反吹，自動校零，全程校準等功能；

●     系統集成度高，維護方便

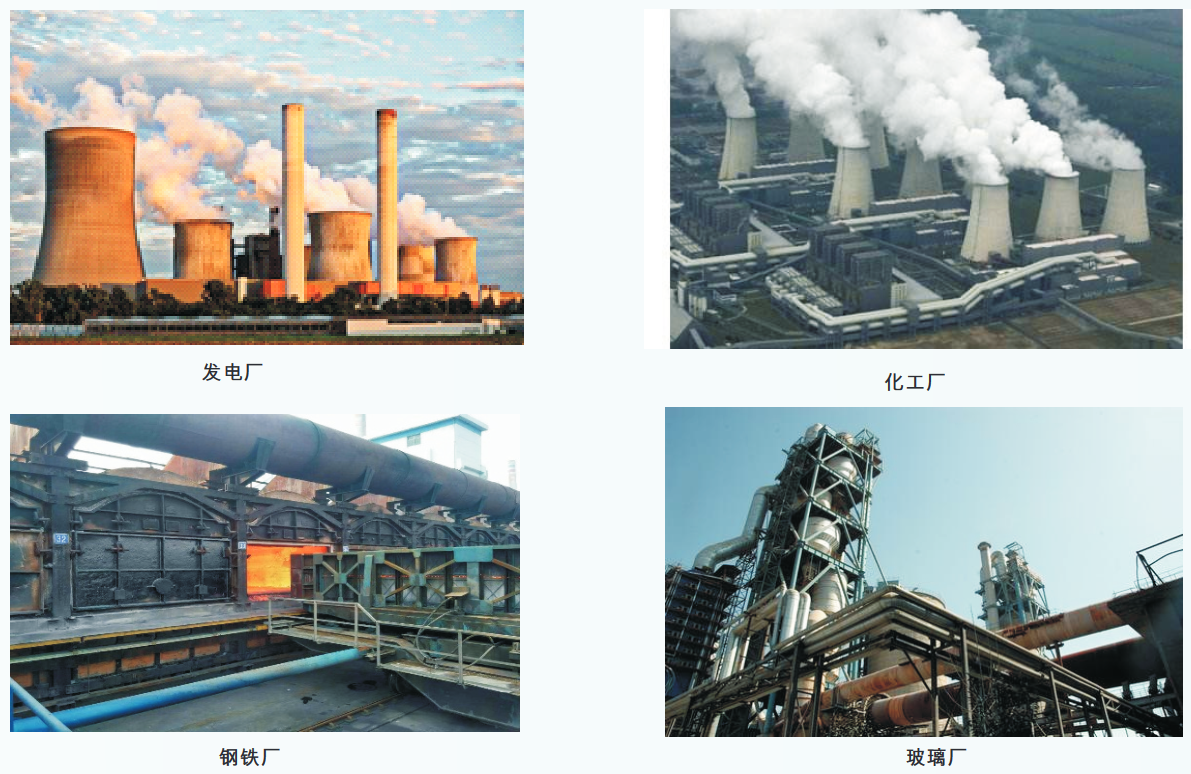

應用場景

●     電廠煙氣排放連續監測CEMS（分析SO₂、NO、NO₂、O₂）

●     脫硫工藝監測（分析SO₂、O₂）

●     脫硝工藝監測（分析NO、NO₂、NH₃、O₂）

●     垃圾焚燒煙氣排放連續監測（分析SO₂、NO、NO₂、O₂）

●     氯堿廠PVC工藝及鈦白粉生產工藝微量Cl₂分析（分析Cl₂）

●     硫磺回收工藝氣體分析（分析SO₂、H₂S）

●     天然氣凈化工藝氣體分析（分析微量H₂S）；

●     工業窯爐，生物質鍋爐等尾氣和過程排放分析（分析SO₂、NO、NO₂、O₂、CO、CO2等）

●     煤化工碘甲烷分析（分析CH₃I）

●     大氣在線監測（分析SO₂、NO₂、O₃）等

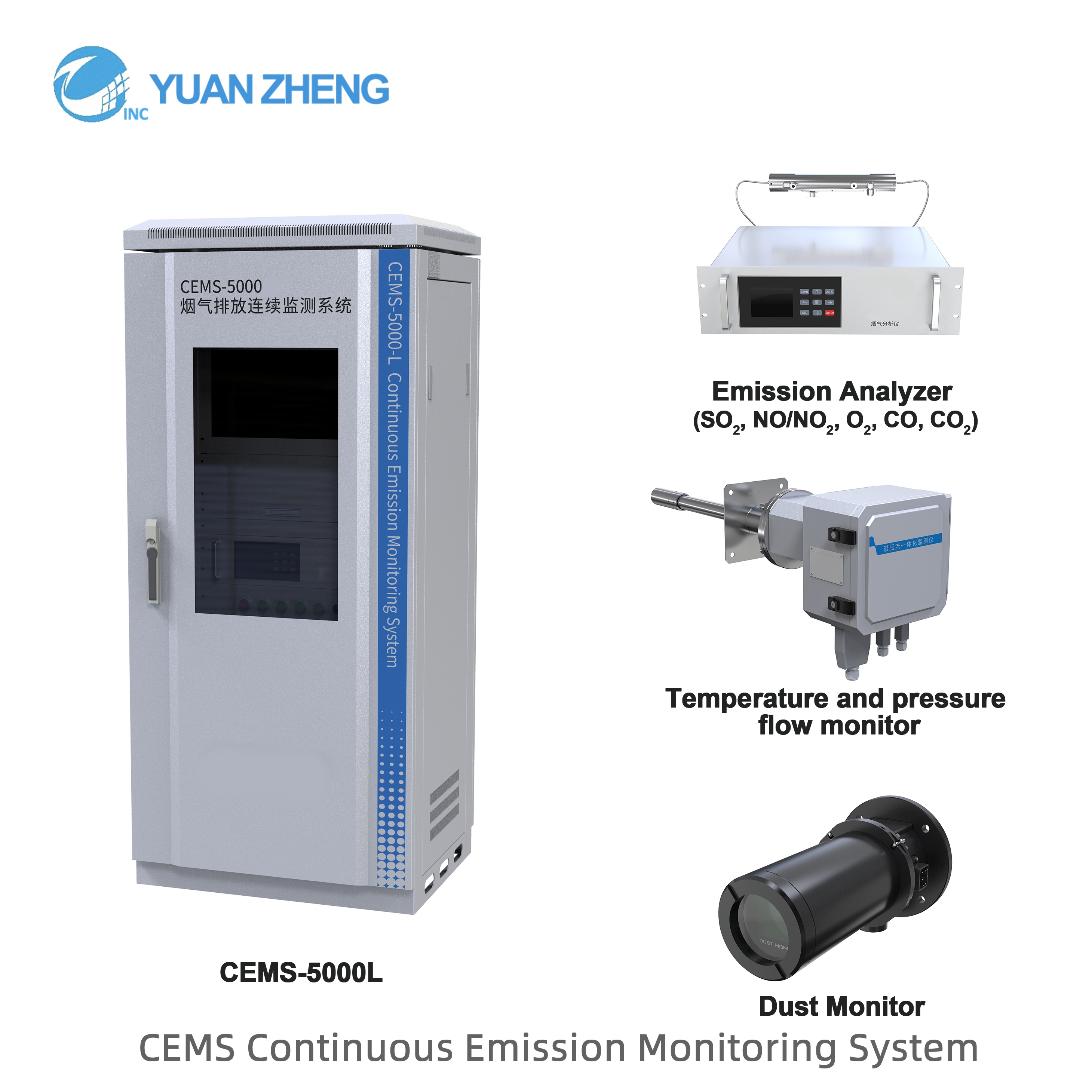

系統組成

煙氣排放連續監測系統由以下四部分組成：

●     1. 氣態污染物分析系統

●     2. 顆粒物監測系統

●     3. 煙氣參數監測系統

●     4. 控制系統和數據采集處理系統

可監測SO2, NOx, O2, PM, 煙氣的溫度，壓力，流速，濕度。 特殊工況下，可拓展監測HCl, HF, CO, CO2, NH3, Cl2, VOCs等污染因子。

現場采樣探頭采集到的樣氣，經過幾級精密過濾，伴熱管連續加熱后，進入氣體分析儀進行分析測量（UV-DOAS紫外差分吸收光譜技術）

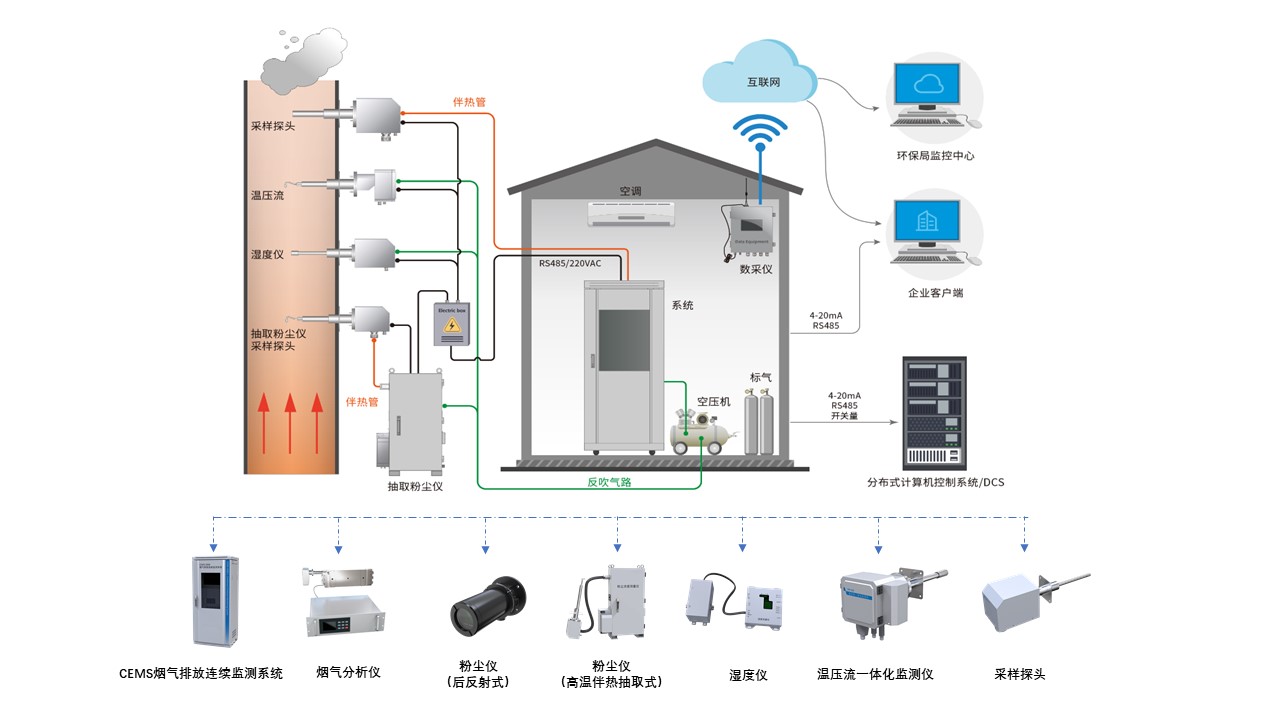

系統拓?fù)鋱D

 1. 氣態污染物分析系統

煙氣分析儀

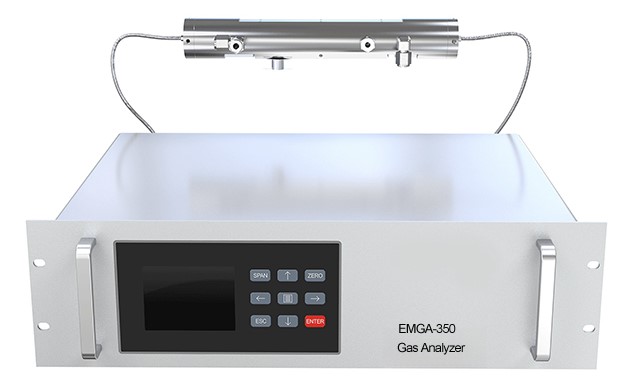

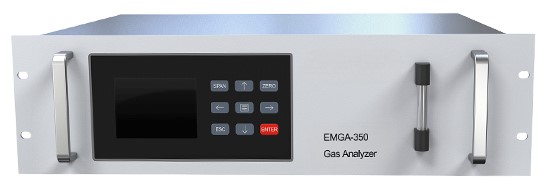

                                                           （冷干法分析儀）                                                                （熱濕法分析儀）

•         分析儀采用紫外差分吸收光譜技術測量， 檢測下限低至0.1ppm，靈敏度高；
•         測量池采用多路回返技術， 測量準確；
•         采用脈沖光源，穩定性好，光源壽命最大可達10年；
•         恒溫伴熱，避免溫度對于測量造成的影響；
•         特殊測量要求，可擴展NDIR 測量模塊，或TDLAS測量模塊
•         氧氣測量采用電化學氧、或氧化鋯測量。特殊要求，可定制順磁氧測量

 2.  顆粒物監測系統

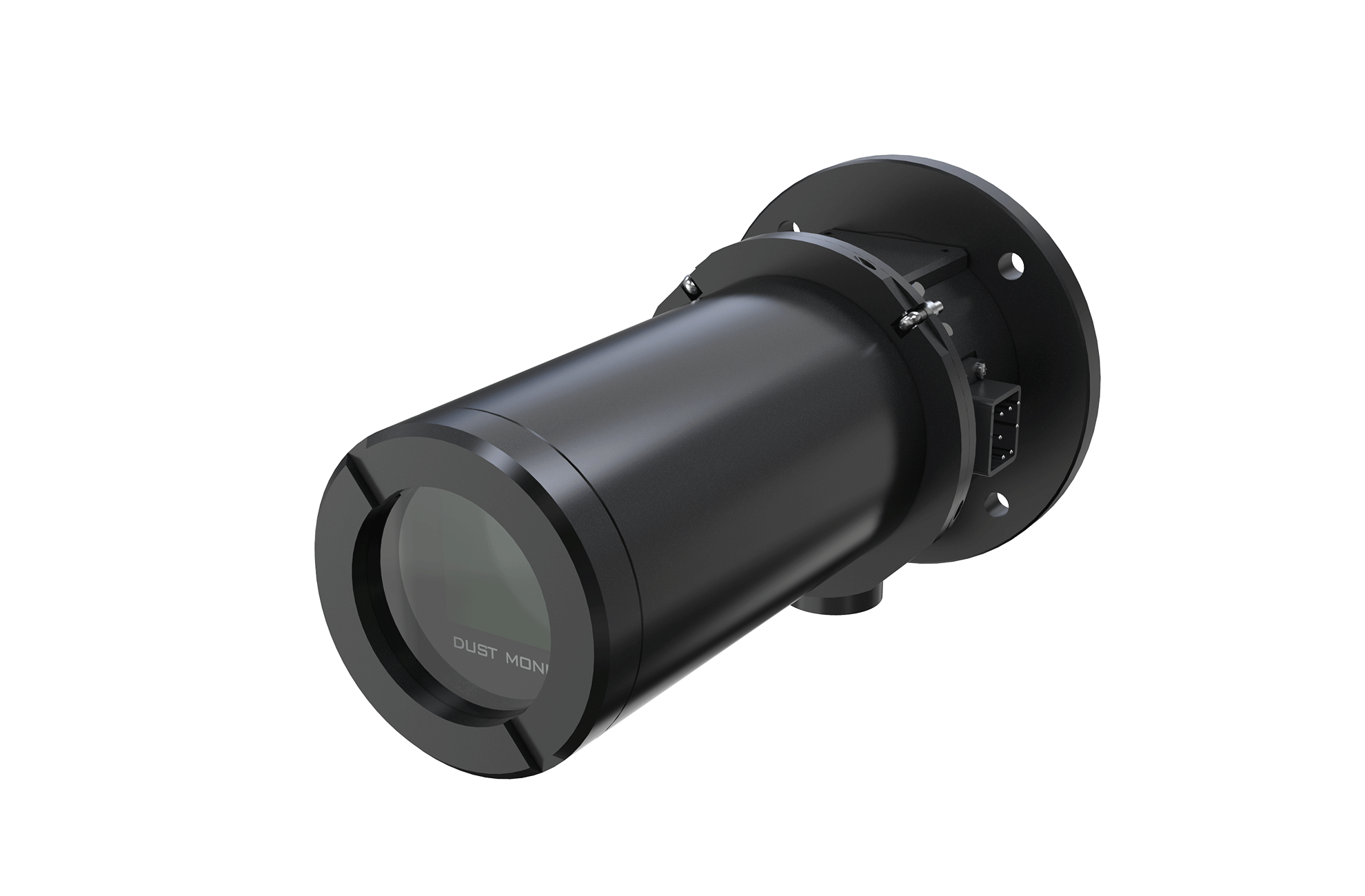

    PT-100 激光粉塵儀

  PT-100 激光粉塵儀采用主流的激光后向散射測量技術，關鍵部件均為原裝進口。

  支持在線零點和量程校準

  支持自動反吹清洗

  自動增益控制與溫度補償功能

  機構小巧，安裝、清洗方便

  良好的人機交互功能，支持遠程紅外遙控維護，最遠可達10m, 減少日常維護量

3. 煙氣參數監測子系統

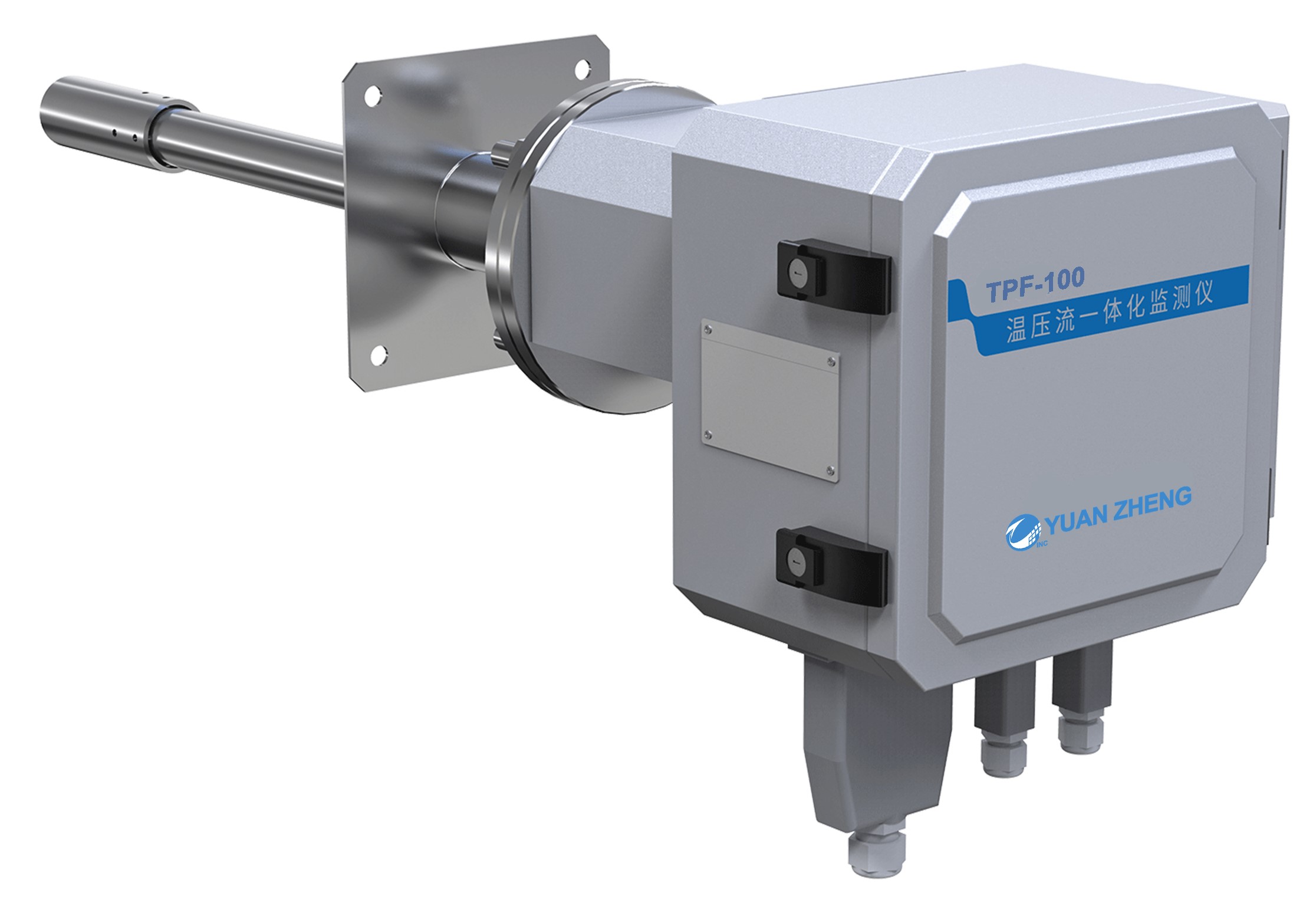

     TPF-100 溫壓流一體化監測儀

     TPF-100 溫壓流一體化監測儀針對低流速工況開發的分體式溫壓流監測儀表。

     采用高精度微差壓/靜壓傳感器以及獨特的皮托管機構，結合自動校準和自動反吹技術。

     廣泛用于各種煙氣溫度、壓力、流量的實時連續測量。

     超高精度差壓傳感器，實現1m/s低流速測量。
